Регулировка фурнитуры пластиковых окон

Основные случаи, в которых нужна регулировка фурнитуры

1.Провисание открывающейся/закрывающейся части окна (створки)

проявляется в том, что нижняя ее часть цепляется за раму или ответку в районе ручки

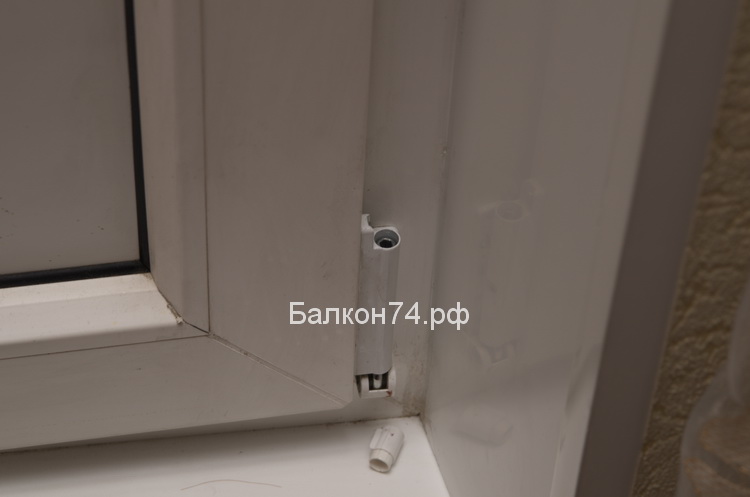

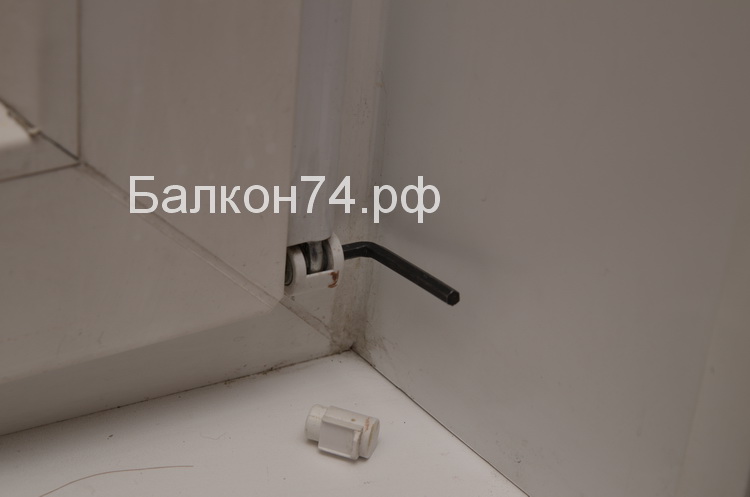

Избавиться от провисания можно путем незначительного поднятия открывающейся части остекления вверх или отвода ее нижней части в ту сторону, которая провисает, а верхней части в сторону петель. Для того чтобы приподнять створку нужно освободить от колпачка ее нижнюю петлю

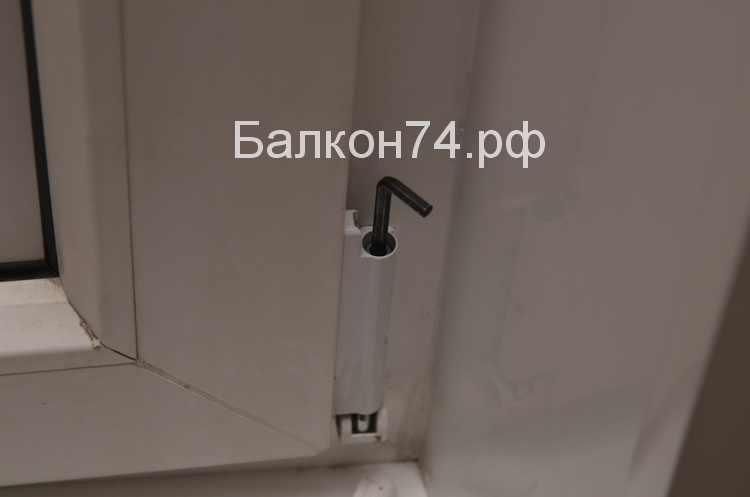

и завернуть упорный винт шестигранным ключом, который необходимо вставить в верхнее отверстие петли.

Чтобы сместить нижнюю часть створки в сторону провисания необходимо отрегулировать винт на рамной части петли с помощью все того же шестигранника.

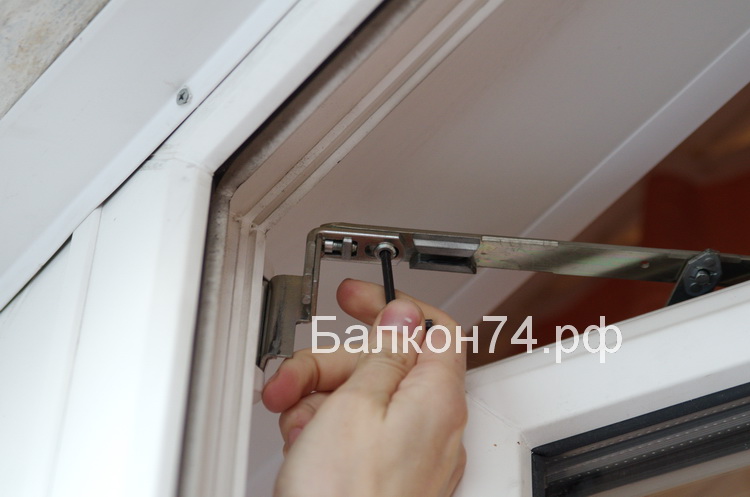

Верхняя часть регулируется винтом, который необходимо вращать до тех пор, пока створка не займет нужное положение. Подобраться к этому винту, который располагается со стороны верхней петли "ножниц", можно только при открытом положении створки.

Обращаем Ваше внимание, что избежать провисания открывающейся/закрывающейся части остекления можно, если не оставлять ее надолго в открытом положении.

Акция: Беслатная регулировка окон в Челябинске

Оплата: только 100 рублей за выезд мастера

неверный номер

2. Проблемы с ручкой

Если оконная ручка разболталась, то необходимо сначала сместить, распложенную под ней и выполняющую декоративную функцию пластинку, а затем повернуть ее на 90 градусов и подтянуть винты. Если же ручка стала слишком тугой и слышно характерное "похрустывание", то нужно провести полную ревизию всей фурнитуры.

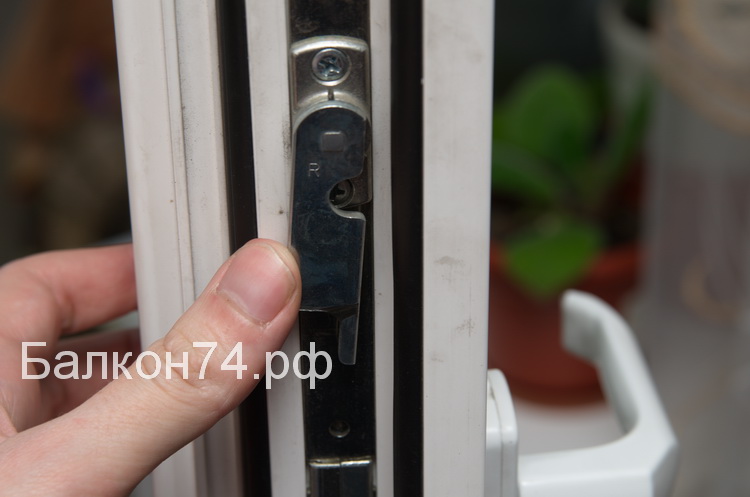

Иногда ручка свободно проворачивается до положения "проветривание", а створка как бы повисает на "ножницах". То есть, при открывании окна не срабатывает блокиратор, который располагается на запорном устройстве рядом с ручкой (как правило, в положениях "проветривание" и "открыто" он находится под углом к запорному устройству). Исправить ситуацию можно путем смещения пластинки в сторону уплотнителя, затем нужно открыть окно и повернуть ручку в необходимое положение.



3. Окно потеряло герметичность, и от него ощутимо сквозит

Прежде всего, нужно осмотреть всю уплотнительную резину, установленную на окне. Если невооруженным взглядом видны даже незначительные потертости, надрывы или опрелости, то выход только один - нужно менять уплотнитель. Если же при осмотре явных проблем с уплотнителем не обнаружено, то нужно увеличить прижим открывающейся/закрывающейся части окна к раме.

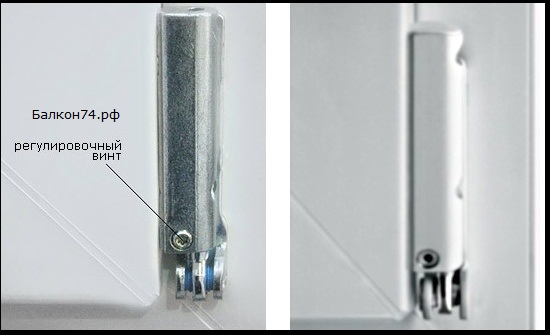

В нижней петле за герметичность остекления отвечает винт, расположенный в той части, которая находится на открывающейся части остекления.

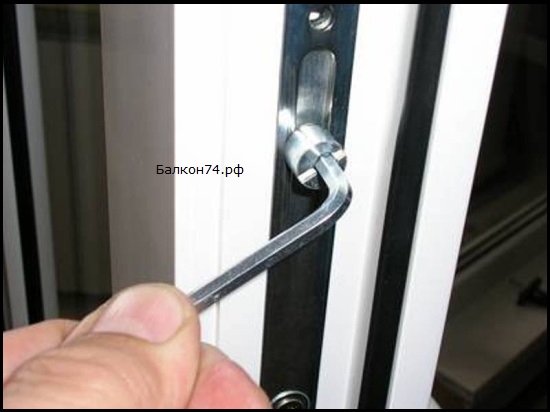

Также герметичность остекления зависит от винта-эксцентрика, который находится на "ножницах". Чтобы добраться до него необходимо открыть окно, прижать пальцем блокиратор к уплотнителю и осторожно отвести верхнюю часть створки от рамы до тех пор, пока не станут видны "ножницы". Для регулировки прижима нужно вставить "звездочку" (или шестигранный ключ) в головку винта-эксцентрика и поворачивать его в необходимую сторону, которая зависит от марки и особенностей фурнитуры.

 Продолжая прижимать блокиратор, нужно возвратить открывающуюся часть остекления на место и повернуть эксцентрики цапф (зацепов) в положение сильного прижима.

Обращаем Ваше внимание, что каждая марка фурнитуры имеет свои особенности, поэтому для регулировки экcцентриков на зацепах могут понадобиться как пассатижи, так и шестигранный ключ. На некоторых зацепах эксцентрик представлен в виде кольца, которое при необходимости нужно просто оттянуть и повернуть в необходимое положение. Также встречаются фурнитуры, в которых за прижим открывающейся части оконной конструкции отвечают ответки.

В том случае если после наклона или подъема створки зацепы не доходят или задевают за ответки, рекомендуется последние сдвинуть в требуемую сторону. Для этого необходимо выкрутить саморез, которым ответка прикручена к раме, и, не снимая, сместить ее легким постукиванием по ней (постукивать можно, например, пассатижами) в нужную сторону, и закрутить саморез обратно.

Когда все винты отрегулированы, необходимо проверить прижим. Для этого нужно оторвать от газеты полосу (длиной около 35-40 см и шириной около 15-20 см), и зажать ее между рамой и открывающейся частью остекления в том месте, где нет ответок. Если бумага извлекается легко, то прижима еще недостаточно. Таким образом необходимо проверить несколько точек по всему периметру окна.



4. Регулировка стеклопакетом - необходима в том случае, если нижняя часть створки, которая находится в поднятом до упора положении, в районе ручки цепляется за раму. То есть, провис створки превышает запас регулировочного упора в нижней петле.

Обращаем Ваше внимание, что подобный провис может возникнуть только в том случае, если были нарушены правила сборки, установки или эксплуатации металлопластикового окна. Как правило, регулировка стеклопакетом необходима, если провисла "поворотная" створка, которую в целях экономии достаточно часто оснащают обычными нерегулируемыми петлями и запором.

 В первую очередь, необходимо опустить створку в максимально низкое положение с помощью винта, расположенного в нижней петле.

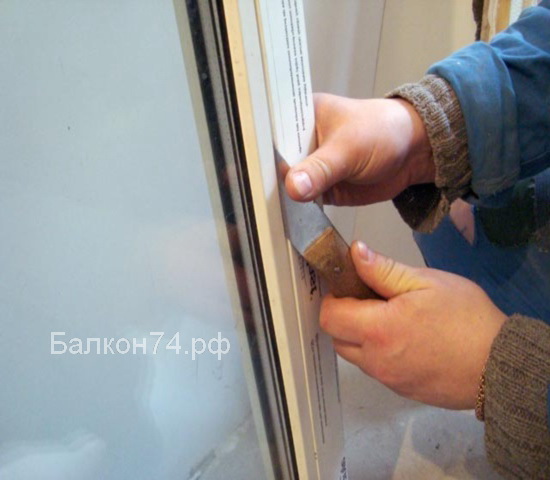

Затем из закрытого окна нужно аккуратно, поддерживая стеклопакет, вынуть штапики (используя шпатель). Для того чтобы работа была проведена максимально аккуратно лучше всего попросить кого-нибудь о помощи (иными словами, работать лучше всего вдвоем).

Снятые штапики нужно пометить (например, "лево", "право", "верх") и вынуть стеклопакет. Чтобы не повредить стеклопакет, рекомендуется поставить его на что-либо мягкое (коврик или половик) и, проложив слой из нескольких газет, прислонить к стене как можно дальше от рабочей зоны.

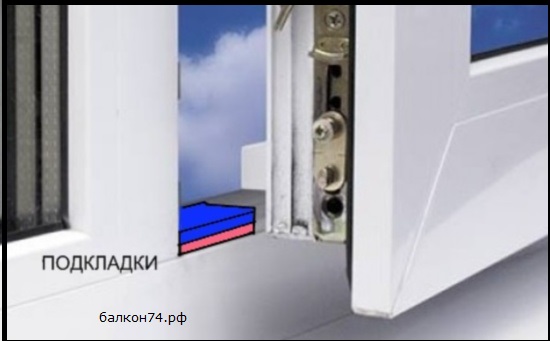

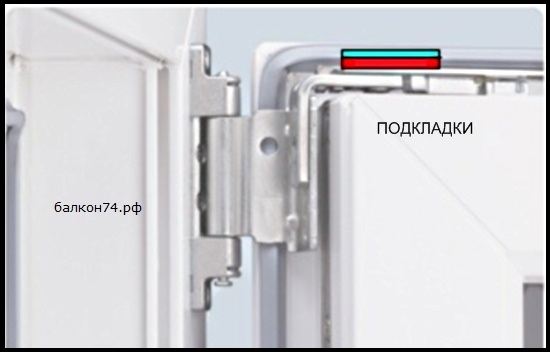

После того, как стеклопакет удален, нужно открыть окно и положить прокладки на раму (в угол со стороны ручки). Резиновые прокладки необходимо выбирать с таким расчетом, чтобы когда створка закроется она была приподнята на 5-7 мм. Закрывая, створку нужно как бы приподнять на прокладки.

Если при этом приподнимается не только проблемная часть, но и вся створка, то необходимо положить еще одну прокладку в районе "ножниц".

Благодаря прокладкам на месте трения образуется зазор около 5 мм.

Теперь необходимо вставить стеклопакет обратно и плотно зафиксировать его прокладками, для укладки которых лучше всего использовать лопаточку. Поскольку прокладки вставляются очень плотно, всю процедуру необходимо проводить максимально аккуратно, так как Вы работаете со стеклом, которое легко разбить. Завершающим этапом вставки стеклопакета является установка штапиков, которые забиваются резиновым молотком. Для удобства работы рекомендуется начинать с коротких штапиков.

Регулировка стеклопакетом завершается удалением подкладки из коробки и проверкой работы створки. При необходимости, добиться беспроблемной работы открывающихся частей остекления можно путем подправки регулировок.

Кстати, если на окно установить "микролифт", то в дальнейшем можно избежать подобных проблем.

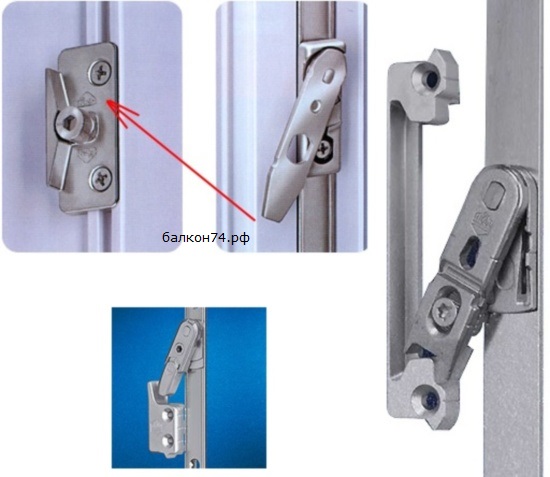

Необходимо отметить, что в некоторых марках фурнитуры в качестве подъемника можно использовать блокиратор. Однако в этом случае блокиратор должен быть достаточно мощным.

Используя блокиратор в качестве подъемника необходимо установить ответку блокиратора таким образом, чтобы блокиратор при закрытии окна не просто прижимался к уплотнителю, а как бы наезжал на ответку, и тем самым приподнимал створку на 2-3 мм. Но делать это нужно очень аккуратно, чтобы не сломать блокировку.
